机械图纸岗位职责具体有哪些？

机械图纸岗位职责是工程技术领域中确保产品设计意图准确传递、生产制造规范执行以及项目顺利推进的核心环节，涵盖从图纸设计、审核到发放、归档的全流程管理，同时需要与多部门紧密协作，以保障产品质量、控制成本和满足项目进度要求，以下从核心职责、能力要求、工作场景及协作关系等方面进行详细阐述。

核心职责：图纸生命周期的全流程管理

机械图纸岗位职责的核心在于对图纸从“诞生”到“应用”再到“归档”的完整生命周期进行管控，确保每一环节都符合行业标准、企业规范及项目需求。

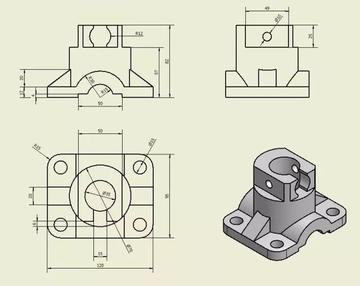

图纸设计与绘制

这是岗位职责的基础环节,要求根据产品需求、设计方案或客户要求，使用CAD软件（如AutoCAD、SolidWorks、UG、Pro/E等）完成机械零件图、装配图、总装图等图纸的绘制，设计过程中需严格遵循机械制图国家标准（如GB/T 4457-2002、GB/T 4458.4-2003）及企业内部标准，确保图纸的规范性、准确性和完整性，具体包括：

• 尺寸与公差标注：合理确定零件的尺寸、形位公差、表面粗糙度等，确保零件的可加工性和装配精度；
• 材料与工艺要求：明确零件材料牌号、热处理方式、涂层要求等，并结合企业加工能力选择合适的工艺；
• 视图表达：通过主视图、俯视图、剖视图等清晰表达零件结构，避免歧义；
• 技术说明：补充装配 instructions、检验标准、使用注意事项等文字说明，确保生产、检验人员理解设计意图。

图纸审核与校对

图纸设计完成后,需经过多级审核以避免错误，这是保障产品质量的关键步骤，审核内容包括：

• 设计合理性：检查结构是否符合功能需求，是否存在干涉、应力集中等问题；
• 工艺可行性：评估零件加工、装配工艺是否在企业现有设备和技术能力范围内，是否便于批量生产；
• 标准符合性：核对图纸是否符合国家、行业及企业标准，如尺寸标注是否规范、材料选用是否合规等；
• 成本控制：在满足性能的前提下，优化设计以降低材料成本和加工难度。
  审核通常由设计负责人、工艺工程师、质量工程师等多部门人员共同参与，通过后会签署审核意见，形成正式版本图纸。

图纸发放与版本管理

经审核通过的图纸需按规范发放至生产、采购、质检等相关部门，并建立严格的版本控制机制，具体职责包括：

• 发放登记：记录图纸编号、版本号、发放部门、发放日期、接收人等信息，确保可追溯；
• 版本更新：当产品设计变更时，及时修改图纸并重新审核，发放新版图纸的同时回收旧版，避免“一图多版”导致的生产混乱；
• 保密管理：对涉及核心技术或客户隐私的图纸，采取加密、权限控制等措施，防止信息泄露。

生产过程中的图纸支持

图纸进入生产阶段后,需提供全程技术支持，解决生产、装配过程中出现的图纸相关问题。

• 解释答疑：针对操作人员对图纸的疑问（如尺寸理解、装配顺序等），提供清晰解答；
• 临时变更处理：当生产过程中发现设计缺陷或工艺问题时，与设计团队沟通，出具临时变更通知或技术核定单；
• 现场指导：参与关键工序的装配或调试，确保产品与图纸一致。

图纸归档与标准化管理

项目结束后,需将所有图纸（包括设计底图、电子文件、审核记录、变更记录等）整理归档，建立图纸档案库，便于后续查询、复用或追溯，参与企业制图标准的优化，推动设计工具（如CAD软件插件、模板）的标准化应用，提升团队整体设计效率。

能力要求：专业技能与综合素养的融合

履行机械图纸岗位职责需具备多维度能力,既要扎实的专业基础，也要良好的沟通协调与问题解决能力。

专业技能

• 机械设计知识：熟悉机械原理、机械零件设计、材料力学等基础理论，能独立完成零部件设计；
• 制图软件操作：熟练掌握至少一种主流CAD软件，具备三维建模、二维出图、装配体设计等能力，了解参数化设计（如SolidWorks特征建模、UG表达式等）；
• 标准与规范：精通机械制图国家标准、ISO标准及行业特定标准，熟悉公差配合、形位公差、表面处理等专业知识；
• 工艺与制造知识：了解车、铣、刨、磨、铸、锻、焊等加工工艺，能结合工艺需求优化设计，避免“纸上谈兵”。

综合素养

• 严谨细致：图纸中一个小数点、一个符号的错误都可能导致零件报废甚至安全事故，需具备高度的责任心和细节把控能力；
• 沟通协调：需与设计、工艺、生产、采购、质量等多部门频繁沟通，清晰表达设计意图，理解各部门需求并平衡冲突；
• 问题解决能力：面对生产中的图纸问题，能快速定位原因并提出解决方案，如优化结构、调整公差等；
• 学习能力：机械行业技术更新快，需持续学习新标准、新软件、新工艺（如增材制造、智能制图等），保持专业竞争力。

工作场景与协作关系

机械图纸岗位职责的工作场景覆盖产品设计、生产制造、项目交付全周期，需与不同角色紧密协作：

• 与设计团队协作：参与设计方案评审，根据反馈优化图纸，确保设计符合产品定位和市场需求；
• 与工艺团队协作：共同评审图纸工艺性，制定加工路线，解决工艺难题（如复杂零件的装夹方案）；
• 与生产部门协作：向生产人员讲解图纸要求，跟踪生产过程中的图纸执行情况，处理现场技术问题；
• 与质量部门协作：提供检验标准，配合质量人员进行首件检验、过程检验，分析质量问题并整改；
• 与客户/供应商协作：向客户解释设计图纸，确保需求一致；与供应商对接，明确外购件、加工件的图纸要求。

岗位职责的价值与意义

机械图纸是工程技术领域的“语言”，其准确性、规范性和及时性直接影响产品质量、生产效率和项目成本，有效的图纸岗位职责能够：

• 保障产品质量：通过规范的设计和审核，减少设计缺陷，确保产品符合性能和精度要求；
• 降低生产成本：优化设计以减少材料浪费，通过工艺可行性分析避免加工返工；
• 提升项目效率：清晰的图纸发放和版本管理减少沟通成本，缩短生产周期；
• 推动技术创新：通过标准化管理和工具优化，提升设计效率，为新产品研发提供支持。

相关问答FAQs

Q1: 机械图纸岗位在处理设计变更时，需要注意哪些关键点？
A: 处理设计变更时，需重点关注以下三点：一是变更必要性评估，明确变更原因（如设计缺陷、客户需求、工艺优化等），避免随意变更；二是变更影响分析，评估变更对零件加工、装配、成本、交期的潜在影响，必要时进行试制验证；三是版本控制与同步，及时更新图纸版本，回收旧版图纸，并通知所有相关部门（生产、质检、采购等），确保信息同步，避免新旧图纸混用导致的生产问题。

Q2: 如何提升机械图纸的标准化水平？
A: 提升标准化水平可从以下几方面入手：一是建立企业制图标准，结合国家标准和行业规范，制定企业内部的图纸模板、图层设置、标注规则、文件命名规则等；二是推广标准化设计，对常用零件（如螺栓、轴承座、齿轮等）建立标准化模型库，减少重复设计；三是培训与考核，定期组织设计人员学习标准和软件操作，将标准化执行情况纳入绩效考核；四是引入数字化工具，使用PLM（产品生命周期管理）系统对图纸进行全流程管理，实现版本追溯、自动校验等功能，降低人为错误。
